| 項目 | 單位 | CK61125H | CK61140H | CK61160H | CK61180H | CK611200H | |
|
加工范圍 Capacity |
床身上最大回轉直徑 | mm | φ1300 | φ1500 | φ1700 | φ1900 | φ2100 |
| 橫拖板上最大工件回轉直徑 | mm | φ850 | φ1050 | φ1250 | φ1450 | φ1650 | |
| 最大工件長度 | mm | 3000-20000 | |||||
| 床身導軌跨距 | mm | 1100 | |||||
| 導軌承重范圍 | T | 15 | |||||
|
主軸 Spindle |
主軸通徑 | mm | φ130 | ||||
| 主軸孔徑錐度 | 公制140 | ||||||
| 主軸頭部形式 | 1:30加長主軸頭 | ||||||
| 主軸轉速級數 | 4擋變頻/選配4擋液壓 | ||||||
| 主軸轉速范圍 | r/min | 2-37rpm、23-70rpm37-110rpm、70-200rpm | |||||
| 主軸前軸承 | mm | 240 | |||||
| 四爪單動卡盤規格 | mm | φ1250 | φ1250 | φ1250 | φ1600 | φ1600 | |
|

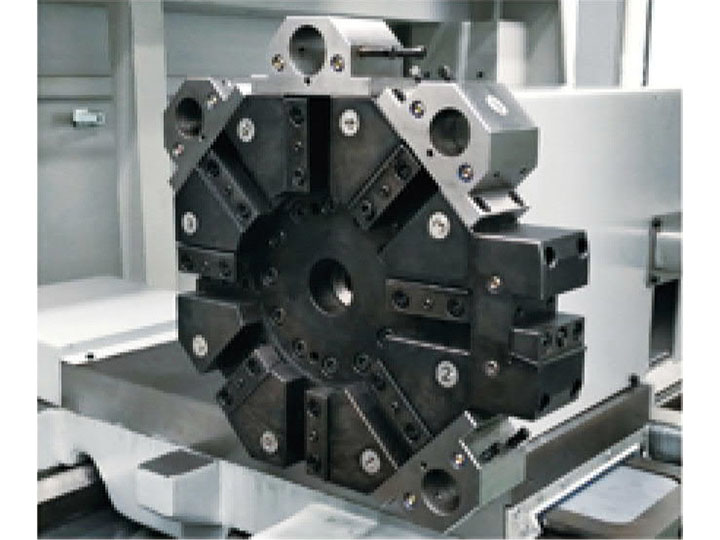

刀架 Turret |
刀架類型 | 四工位電動刀架 | |||||
| 刀具規格 | mm | 50×50 | |||||
|
進給 Feed |
X進給軸最行程 | mm | 650 | 750 | 750 | 850 | 850 |
| Z進給軸最行程 | mm | 2850-19850 | |||||
| X進給軸快速移動速度 | mm/min | 4000 | |||||
| Z進給軸快速移動速度 | mm/min | 6000 | |||||
|
尾座 Tailstock |
尾座套筒直徑 | mm | φ260 | ||||
| 尾座套筒前端錐孔 | 公制80 | ||||||
| 尾座套筒移動距離 | mm | 300 | |||||
|
電機 Motor |
主軸電機 | KW | 37KW | ||||
|
尺寸 Dimension |
寬度W×高度H | mm | 2000×1950 | 2250×2050 | 2250×2150 | 2300×2250 | 2300×2250 |
| 長度L | mm | 7700-24700 | |||||
|
重量 Weight |
機床總重 （3米規格） |
kg | 19070 | 19760 | 20400 | 20820 | 21490 |
| 每增加1米重量增加1050Kg | |||||||
