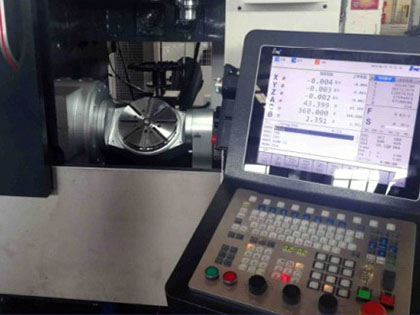

雙臂搖籃式數控轉臺，傾斜軸與旋轉軸均為大孔徑，徑軸向軸承支撐，剛性十足，耐重切削。
       重負載傾斜軸采用進口品牌渦輪蝸桿，耐磨且精度高。
       傾斜軸、旋轉軸、支撐軸均采用環抱式液壓剎車機構。
       主軸配置方案靈活，既可搭配常規BT40直聯主軸，也可選擇轉速高達20000r/min的內裝式電主軸（BBT40或HSK A63刀柄）。主軸配置方案靈活，既可搭配常規BT40直聯主軸，也可選擇轉速高達20000r/min的內裝式電主軸（BBT40或HSK A63刀柄）。

       UTC-300S型：AlC軸布局、5軸控制5軸聯動（或性價比較高的任意4軸聯動）、應用范圍廣。
       UTC-300SF型：AlC軸布局，高速DD伺服電機驅動A/C軸，其中C軸可轉化為Cs（主軸）工作模式，最高轉速可達2000r/min，具備車銑復合功能，可實現包含高精度車削的車銑復合加工。
       UTC-500S型：B/C軸布局、5軸控制5軸聯動、加工直徑擴大至500mm。

項目/規格	單位	UTC-300S	UTC-300SF	UTC-500S
工作臺規格	mm	Ø320	Ø300	Ø500
工作臺最大載重	kg	120	120	400
主軸端面至工作臺上平面距離	mm	310～760	310~760	120～470
XY/Z向坐標行程	mm	500/400/450	500/400/450	500/600/450
X/Y/Z快速移動速度	m/min	30/30/24	30/30/24	24/24/20
切削進給速度	mm/min	5~15000
回轉工作臺（C軸）回轉范圍	度	0～360°
傾斜軸（B/A軸）回轉范圍	度	A軸：-110°~+110°	A軸：-110°~+110°	B軸：-110°~+110°
C軸（或Cs軸）回轉速度	r/min	Max：25	Cs軸、Max：2000	Max：25
主軸錐柄		直聯主軸：BT40 or 內裝主軸：HSK A63
主軸轉速范圍	r/min	直聯主軸：60～12000 or 內裝主軸：100～20000
主軸電機功率（額定/斷續）	kW	直聯主軸：7.5/11（S1/30min）or 內裝主軸：20/24（S1/S6-40%）
主軸輸出扭矩（額定/斷續）	Nm	直聯主軸：47.5/70（S130min）or 內裝主軸：30.7/36.8（S1/S6-40%）
刀庫容量/刀具最大重量	把/kg	7
定位精度/重復定位精度	mm	0.010/0.006（VDI/DGQ3441標準）
回轉軸分度精度/重復精度）	"	A軸：50/8、C軸：15/4	A軸：50/8、C軸：20/4	B軸：50/8、C軸：15/4
控制系統		華中數控HNC-848C、廣州數控GSK-25i、西門子840D、FANUC等
外形尺寸（L×W×H）	mm	1450×4000×2000	1450×4000×2000	1450×4000×2000
機床重量	kg	7500	7500	8000
